Пневматический привод

Ваш ведущий производитель и поставщик электроприводов в Китае!
1. Профессиональная команда

У нас есть не только молодая и увлеченная команда продаж, которая готова обслуживать вас 24 часа в сутки, 7 дней в неделю, но также и опытная техническая команда, которая поможет вам решить любые технические проблемы, связанные с решениями для автоматизации клапанов.

2. Передовое оборудование

У нас есть высокоточный обрабатывающий центр с ЧПУ и 6 линеек продуктов для обеспечения стабильности и надежности качества продукции.

3. Богатый опыт

Наша мастерская – это эффективное и хорошо организованное рабочее место, оснащенное современным оборудованием и квалифицированными специалистами. Регулярное техническое обслуживание оборудования проводится для обеспечения бесперебойного производственного процесса.

4. Продукты, сертифицированные CE/SIL/ATEX/EAC

Мы обеспечиваем отличное качество продукции за счет строгого контроля качества, использования высококачественных материалов и производственных процессов, а также внимания к требованиям клиентов.

Главная 123 Последняя страница 1/3
1. Что такое пневматический привод?

Пневматический привод — это устройство, преобразующее сжатый воздух или газ в механическое движение. Это движение можно использовать для регулирования одного или нескольких элементов конечного управления. Пневматические приводы также известны как пневматические цилиндры, воздушные цилиндры и пневматические приводы.

2. Как работает пневматический привод?

Пневматические приводы полагаются на присутствие какой-либо формы сжатого газа или сжатого воздуха, поступающего в камеру, где создается давление. Как только оно превышает необходимый уровень давления в отличие от атмосферного давления за пределами камеры, создается контролируемое кинетическое движение поршня или шестерни, которое может быть направлено как в прямолинейном, так и в круговом механическом движении.



Типы пневматического привода

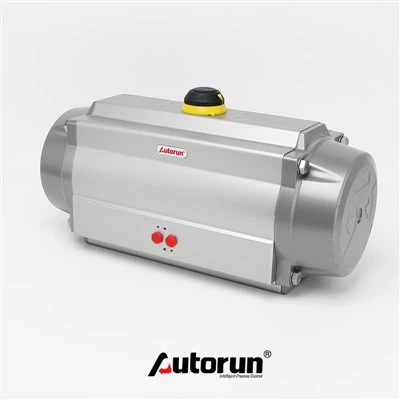

Цилиндр одностороннего действия

Цилиндры одностороннего действия имеют одно отверстие, через которое воздух поступает в цилиндр. Давление увеличивается и толкает поршень вперед или назад, в зависимости от того, является ли он толкающим или тянущим типом. Большая пружина возвращает поршень в исходное положение, подготавливая его к новому всплеску давления. Пружина расположена либо внутри цилиндра, либо снаружи.

Цилиндр двойного действия

Цилиндры двустороннего действия работают без пружины и вместо этого имеют два отверстия, по одному на каждом конце поршня. Первое приложение давления толкает поршень вперед, что является шагом в процессе, который является общим для обеих моделей. Затем второй всплеск давления на другой стороне цилиндра толкает поршень обратно на место. Устройство оказывает давление вперед и назад, создавая плавное линейное движение.

Привод рулевой тяги

Приводы с рулевой тягой являются наиболее распространенной конструкцией приводов в пневматической промышленности и широко используются в тяжелых и высокотемпературных приложениях промышленной автоматизации. Они имеют квадратные или прямоугольные торцевые крышки, которые крепятся к стволу с помощью резьбовых шпилек и гаек, оснащены статическими уплотнениями для предотвращения утечки воздуха и доступны в стандартных, компактных и легких вариантах. Они также доступны с профильными цилиндрами со скрытыми стяжными тягами, позволяющими осуществлять непосредственную сборку переключателей скрытого монтажа и обеспечивающими более аккуратный внешний вид, а также с круглыми цилиндрами со скрытыми стяжными тягами, доступными в широком диапазоне конфигураций и вариантов монтажа. может быть легко адаптирован для решения сложных задач по срабатыванию.

Сварной привод

Сварные приводы легче и компактнее, чем стандартная конфигурация с рулевой тягой, и поэтому широко используются в более легких условиях эксплуатации и с меньшими усилиями, включая мобильное оборудование. Вместо тяг эти пневматические приводы имеют цилиндры, приваренные непосредственно к торцевым крышкам, и порты, приваренные к цилиндру. Их передние сальники штока обычно прикручиваются болтами или ввинчиваются в цилиндр цилиндра, чтобы можно было снять узел штока поршня и уплотнения штока для обслуживания, и они обычно поставляются с фиксированными или буферными подушками, хотя некоторые модели предлагают регулируемые улучшения амортизации.







Electric Actuator for Butterfly Valve




Компактный привод

Компактные приводы предназначены для применений, где требуется мало места, и доступны в различных вариантах.

Привод зажима

Приводы зажима используются для удержания заготовки на месте во время выполнения работы. Они сочетают в себе стандартный пневматический привод с зажимом и коленно-рычажным механизмом и часто имеют надежную устойчивость к сварочным брызгам, что обеспечивает длительный срок службы.

Привод клапана

Приводы клапанов генерируют линейное или вращательное движение для открытия и закрытия клапанов. Эти пневматические приводы совместимы с различными клапанами, включая шаровые и дроссельные клапаны.

Поворотный привод

Поворотные приводы производят возвратно-поступательное угловое или поворотное движение, которое обеспечивает колебательное движение штока на определенный угол. Эти пневматические приводы доступны в реечном, лопастном и винтовом исполнении, имеют простую и надежную конструкцию, которая снижает требования к техническому обслуживанию и обычно обеспечивает относительно высокое усилие (крутящий момент) для своего размера. Пластинчато-роторные приводы представляют собой небольшие автономные приводы двойного действия, которые занимают меньше места, чем реечные приводы, но обеспечивают меньший крутящий момент. Реечные приводы обеспечивают больший крутящий момент, но для достижения определенных угловых движений может потребоваться большая площадь основания.



Применение пневматических цилиндров

Pneumatic Wafer Butterfly Valve

Автомобильный двигатель

Пневматические приводы используются в различных автомобильных приложениях, включая управление двигателем, управление трансмиссией и тормозными системами. Пневматические приводы имеют множество преимуществ перед гидравлическими и электрическими приводами, включая более высокую удельную мощность, меньший вес и более точное управление.

Pneumatic Wafer Butterfly Valve

Погрузочно-разгрузочные работы

Пневматические приводы широко используются в погрузочно-разгрузочных работах. Они хорошо подходят для этих применений, поскольку могут обеспечить высокую выходную силу при относительно небольшой занимаемой площади. Кроме того, пневматические приводы часто используются в приложениях, где требуется точный контроль, например, при операциях захвата и размещения.

Pneumatic Wafer Butterfly Valve

Производство продуктов питания и напитков

Пневматические приводы широко используются в пищевой промышленности и производстве напитков благодаря своей универсальности, надежности и экономичности. Они обычно используются в конвейерных системах для перемещения продукции с одного этапа производства на другой, а также в упаковочных и этикетировочных машинах.

Electric Modulating Valve Actuator

Робототехнические приложения

В робототехнических приложениях используются приводы для создания движения в колесах, зажимах и придатках робота. Захваты обеспечивают угловое движение, что делает их идеальными для применения в роботизированных манипуляторах. Двойственность пневматических приводов и манипуляторов роботов обычно наблюдается во многих производственных приложениях и обеспечивает широкий диапазон гибкости и безопасности.

Electric Modulating Valve Actuator

Зажим и штамповка

Пневматические приводы используются в зажимных и штамповочных устройствах для управления губками, удерживающими продукты, или для маркировки объекта. Пневматические приводы обеспечивают широкие возможности управления, необходимые при зажиме и штамповке.

Electric Modulating Valve Actuator

Опасные приложения

Пневматические приводы часто используются для открытия и закрытия клапанов, тем самым контролируя поток жидкостей, таких как химикаты. (По этой причине пневматические приводы также можно использовать в производственных приложениях, требующих контроля потока жидкостей.) Поскольку безопасность и надежность являются одними из преимуществ использования пневматических приводов, в опасных средах, таких как химические заводы, эти приводы часто используются из-за их долговечности.





Факторы производительности пневматического привода

Electric Rotary Valve Actuator

Фактор силы

Коэффициент силы — это просто площадь поршня цилиндра. Коэффициент силы, умноженный на давление воздуха, равен силе, создаваемой цилиндром.
Electric Part Turn Actuator

Скорость

Более высокие скорости требуют большего запаса силы для преодоления возросших потерь давления в системе.
Electric Rotary Actuator 90 Degrees

Последовательность действий

Добавление датчиков может сократить время цикла за счет устранения временных задержек.
Electric Rotary Actuator Small

Другие компоненты

На доступное давление в цилиндре могут влиять компрессор системы, фильтры, регуляторы, регулирующие клапаны и все соединительные трубопроводы. Правильный подбор этих компонентов помогает обеспечить максимальную производительность цилиндра.
Наш сертификат



201903131647139906681
CE EX для привода клапана
201904150943378510703
ИСО9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL-3 для привода клапана 01




Наша фабрика
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Полное руководство по пневматическому приводу

Вопрос: Каково назначение пневматического привода клапана?

Ответ: Пневматические приводы предназначены для управления поршнем внутри закрытого цилиндра. Давление от внешнего источника воздуха или газа приводит в действие привод, перемещая цилиндр для полного открытия или закрытия клапана или частичной модуляции его движения открытия/закрытия.

Вопрос: В чем разница между электрическим приводом и пневматическим приводом?

Ответ: Например, пневматические приводы могут обеспечить более высокую скорость, но электрические линейные приводы обеспечивают наиболее точное управление, поскольку давление воздуха и жидкости контролировать сложнее, чем электричество.

Вопрос: Где используются пневматические приводы?

Ответ: Пневматические приводы имеют широкий спектр применений. Среди наиболее распространенных и популярных применений — поршни и камеры зажигания в автомобилях с бензиновым двигателем. Они используют воспламенение воздуха и бензина для создания силы давления, которая в конечном итоге приводит в движение поршень и преобразует энергию в коленчатый вал автомобиля.

Вопрос: Как управлять пневматическим приводом?

О: Если вы хотите контролировать скорость пневматического привода в вашем приложении, наиболее эффективным способом является использование клапана регулирования скорости или клапана регулирования потока для изменения количества потока, выходящего из выпускного отверстия привода.

Вопрос: Какой тип пневматического привода наиболее распространен?

Ответ: Пневматические цилиндры являются наиболее распространенным типом пневматического привода и хорошо подходят для использования в погрузочно-разгрузочных работах. Пневматические приводы широко используются в пищевой промышленности и производстве напитков благодаря своей универсальности, надежности и экономичности.

Вопрос: Какой привод более мощный: пневматический или гидравлический?

Ответ: Из-за давления, под которым работают пневматические системы, пневматические приводы значительно менее мощны, чем гидравлические, но они имеют смысл в различных приложениях, включая производство продуктов питания, производство окон и производство транспортных средств.

Вопрос: Какие три типа пневматических приводов существуют?

Ответ: Существует несколько основных типов пневматических приводов: пружинно-диафрагменный, поршневой и лопастной.

Вопрос: Шумны ли пневматические приводы?

О: Как правило, большинство пневматических приводов производят низкий или средний уровень шума. Однако они могут стать довольно громкими, если внутренний механический компонент смещен. Более того, приводы ежедневно работают с высокой интенсивностью, что делает их еще более подверженными износу.

Вопрос: Работают ли пневматические приводы от электричества?

Ответ: Пневматические приводы используют сжатый воздух или газ в качестве основного источника энергии. Этим приводам не требуется двигатель, но необходимо электричество в сочетании со встроенным электромагнитным клапаном, который обычно называют пилотным клапаном. Дистанционное пилотирование также может быть достигнуто с использованием порта(ов) подачи воздуха.

Вопрос: Сколько фунтов на квадратный дюйм требуется для работы пневматического привода?

Ответ: Наиболее практичные пневматические приводы используют подачу воздуха под давлением от 40 до 120 фунтов на квадратный дюйм (от 3 до 8 бар). Обычно они рассчитаны на давление питания от 60 до 80 фунтов на квадратный дюйм (от 4 до 6 бар).

Вопрос: Быстры ли пневматические приводы?

А: Да. Если у вас есть приложение, где скорость важнее мощности, вы можете рассмотреть возможность использования пневматического привода.

Вопрос: Какой диапазон давления наиболее распространен для пневматических приводов?

Ответ: Общий стандарт для приводов пневматических регулирующих клапанов составляет от 3 до 15 фунтов на квадратный дюйм. На самом деле при соединении пневматического мембранного привода с клапаном со скользящим штоком необходимо выполнить только две механические регулировки: соединитель штока и регулятор пружины.

Вопрос: Какой пневмопривод преобразует поток сжатого воздуха?

A: Пневматический привод регулирующего клапана преобразует энергию (обычно в виде сжатого воздуха) в механическое движение. Движение может быть вращательным или линейным, в зависимости от типа привода.

Вопрос: В чем разница между пневматическим приводом и гидравлическим приводом?

Ответ: Хотя гидравлические приводы склонны к утечкам, требуют больших первоначальных инвестиций и технического обслуживания, а также загрязняют рабочее пространство и становятся причиной несчастных случаев, пневматические приводы обладают ограниченной прочностью и работоспособностью и имеют более короткий жизненный цикл.

Вопрос: Являются ли пневматические приводы взрывобезопасными?

Ответ: Пневматические приводы являются отличным выбором для опасных сред. Мы также можем установить взрывозащищенный пневматический пилотный электромагнитный клапан на любое напряжение, что делает всю установку взрывозащищенной.

Вопрос: Как определить размер пневматического привода?

О: При выборе привода сначала учтите требования к крутящему моменту вашего клапана. Сюда входят: Разрывной момент или момент открытия относится к силе, необходимой для начала перемещения закрытого клапана. Рабочий крутящий момент или крутящий момент в середине хода — это сила, необходимая для поддержания движения клапана между открытым и закрытым положениями.

Вопрос: Насколько точны пневматические приводы?

Ответ: Хотя пневматические приводы известны тем, что обеспечивают высокую силу на высоких скоростях, им часто не хватает точности — по крайней мере, по сравнению с электрическими приводами.

Вопрос: Почему гидравлика обычно работает медленнее, чем пневматические приводы?

Ответ: Вода и гидравлическое масло обладают гораздо большим сопротивлением, чем воздух, а вязкость масла делает его намного медленнее. Хотя в конечном итоге он будет развивать большую силу и поддерживать постоянное давление, он не имеет такой скорости, как движение воздуха, и может потребоваться больше времени, чтобы ваша система заработала.

Вопрос: Как рассчитать скорость пневматического привода?

A: Как рассчитать скорость пневматического цилиндра? Скорость пневматического цилиндра определяется выражением V=28,8×Q/A, где V — скорость пневматического цилиндра (дюймы/с), Q — объемный расход (CFM), а A — поршень. площадь (квадратные дюймы).

Вопрос: Каковы ограничения пневматических приводов?

Ответ: Чтобы быть эффективными, пневматические приводы должны быть рассчитаны на конкретную работу. Для этого требуются клапаны, регуляторы и компрессоры пропорционального размера, что увеличивает стоимость и сложность. Воздух может быть загрязнен маслом или смазкой, что приведет к простоям и необходимости технического обслуживания.

Мы известны как один из самых профессиональных производителей и поставщиков пневматических приводов в Китае, предлагающий высококачественную продукцию по конкурентоспособным ценам. Пожалуйста, не стесняйтесь покупать прочный пневматический привод на нашем заводе. Для прайс-листа и коммерческого предложения свяжитесь с нами.
