Электрический привод

Ваш ведущий производитель и поставщик электроприводов в Китае!
1. Профессиональная команда

У нас есть не только молодая и увлеченная команда продаж, которая готова обслуживать вас 24 часа в сутки, 7 дней в неделю, но также и опытная техническая команда, которая поможет вам решить любые технические проблемы, связанные с решениями для автоматизации клапанов.

2. Передовое оборудование

У нас есть высокоточный обрабатывающий центр с ЧПУ и 6 линеек продуктов для обеспечения стабильности и надежности качества продукции.

3. Богатый опыт

Наша мастерская – это эффективное и хорошо организованное рабочее место, оснащенное современным оборудованием и квалифицированными специалистами. Регулярное техническое обслуживание оборудования проводится для обеспечения бесперебойного производственного процесса.

4. Продукты, сертифицированные CE/SIL/ATEX/EAC

Мы обеспечиваем отличное качество продукции за счет строгого контроля качества, использования высококачественных материалов и производственных процессов, а также внимания к требованиям клиентов.

Главная 12345 Последняя страница 1/5
Pneumatic Three-Piece Vacuum Ball Valve



Что такое электрический привод?

Электрический привод — это механическое устройство, которое преобразует электрическую энергию в кинетическую энергию или механическую силу. Эта сила может вызвать движение машины или прибора.





Как работает электрический привод?

Электродвигатель будет создавать вращательное движение при вращении шпинделя или ротора. Шпиндель двигателя напрямую соединен с винтовым винтом через приводной вал, который, в свою очередь, вращается в гайке шарикового винта.
Когда шпиндель вращается, гайка шарикового винта перемещается вперед или назад вдоль винтового винта.
Полый шток поршня прикреплен к гайке шарикового винта, что создает линейное движение из линейного привода или внутрь него, когда двигатель вращается по часовой стрелке или против часовой стрелки.
Управление двигателем осуществляется электроприводом, который позволяет изменять скорость вращения и, следовательно, линейную скорость исполнительного механизма. Механизм обратной связи предоставляет информацию о положении, и линейный привод можно запрограммировать на перемещение в определенное положение, остановку, а затем движение дальше или возврат в исходное положение.
Мощность двигателя будет определять крутящий момент, который может быть создан, и, следовательно, силу, которая может быть передана в полезное движение через привод.

Double Acting Pneumatic Rotary Cylinder




Компоненты электрического привода

Передняя/задняя вилка

Это металлическая деталь U-образной формы с отверстиями на каждом конце, через которые проходит штифт, болт или крепежное устройство. Привод можно крепить к месту установки с помощью скоб с передней и задней стороны.

Внешняя трубка

Ее еще называют защитной трубкой. Это экструдированная алюминиевая трубка, которая защищает линейные приводы снаружи и вмещает все внутренние компоненты привода.

Внутренняя трубка

Ее также называют удлинительной трубкой, трубкой перемещения, поршнем или приводной трубкой. Внутренняя трубка обычно изготавливается из алюминия или нержавеющей стали. Внутренняя трубка — это место, где расположен шпиндель, когда он втянут. Эта трубка прикреплена к приводной гайке, которая имеет резьбу и выдвигается и втягивается при движении гайки вдоль вращающегося шпинделя.

Компонент шпинделя

Его также называют вращающимся винтом, ходовым винтом или подъемным винтом. Это длинный прямой стержень, который поворачивается в инструменте или машине. Этот сегмент линейного привода вращается, втягивая или выдвигая внутреннюю трубку, что создает линейное движение. Стальной шпиндель обеспечивает прочность и долговечность. Существуют разные способы нарезания резьбы на шпинделе для разных скоростей и нагрузок.

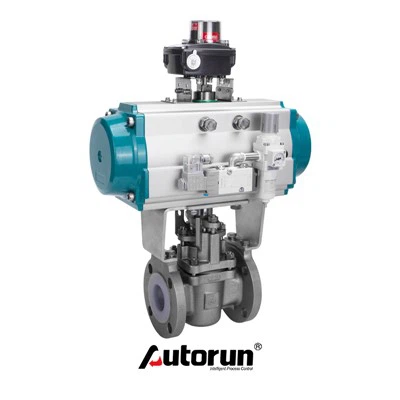

Pneumatic PTFE Lined Plug Valve

Остановка безопасности

Он расположен на конце шпинделя. Он служит для предотвращения чрезмерного растяжения внутренней трубки.

Multi-turn Electric Actuator Intelligent Type With Profibus/Modbus

Уплотняющий компонент стеклоочистителя

Это уплотнительный компонент, прикрепленный к концу внешней трубки. Он предотвращает попадание загрязнений, таких как пыль и жидкости, в область шпинделя привода. Это также обеспечивает надлежащее уплотнение между внутренней и внешней трубками, что влияет на степень IP привода.

Electric Rotary Actuator 90 Degrees

Приводная гайка

Он проходит вдоль шпинделя и прикрепляется к внутренней трубке. Это компонент, который позволяет втягивать или выдвигать внутреннюю трубку. Приводная гайка может быть изготовлена ​​из пластика или металла и иногда имеет шпонку, предотвращающую вращение внутренней трубки.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

Концевые выключатели

Они контролируют положение полностью выдвинутой и втянутой внутренней трубки путем электрического отключения тока двигателя. Эти переключатели не позволяют приводу чрезмерно выдвигаться или втягиваться. Помимо тока резки, в качестве устройств передачи сигналов можно использовать концевые выключатели.

Heavy Duty Pneumatic Pinch Valve

Редукторы для электроприводов

Они изготовлены из пластика или стали и соединяются с другими шестернями, чтобы изменить соотношение между скоростью приводного механизма и скоростью ведомой части. Шестерня, подключенная к источнику энергии, например двигателю, называется приводной шестерней.

Pneumatic Plastic Butterfly Valve

Корпус двигателя

В этом корпусе находится мотор-редуктор, а также все внутренние детали, не оставляя ничего подверженного внешнему повреждению. Корпус двигателя обычно изготавливается из высококачественного пластика.

Electric Rotary Actuator Small

Двигатель постоянного тока

Двигатель постоянного тока — это источник всей мощности электропривода. Двигатели постоянного тока бывают разных типов. Наиболее часто используемые двигатели называются коллекторными. Двигатели состоят из следующих компонентов:

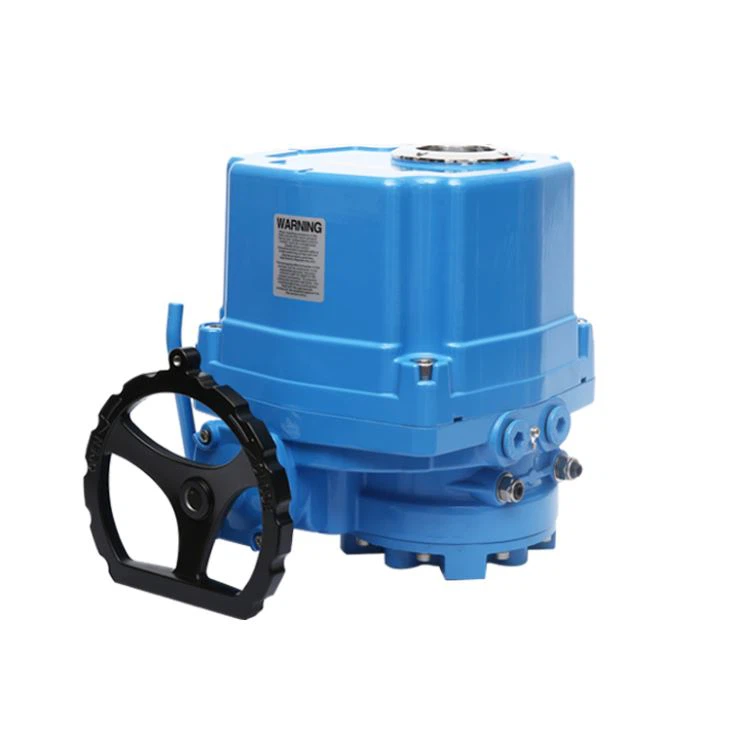

Electric Rotary Valve Actuator

Статор двигателя

Это неподвижная внешняя часть двигателя. Он состоит из корпуса двигателя, крышек двигателя и двух постоянных магнитов. Стационарное магнитное поле создается статором и окружает ротор.





Pneumatic CPVC Ball Valve

Ротор

Это еще называется арматурой. Вращается внутренняя часть двигателя. Он состоит из вала двигателя, ламината из кремнистой стали, медных обмоток и коммутатора.

Pneumatic Fluorine - Lined Butterfly Valve

Коммутатор двигателя постоянного тока

Это пара пластин, которые прикреплены к валу двигателя. Подводят два разъема для катушки электромагнита. Коммутатор меняет полярность двигателя и, по существу, поддерживает вращательное движение двигателя без потери крутящего момента.

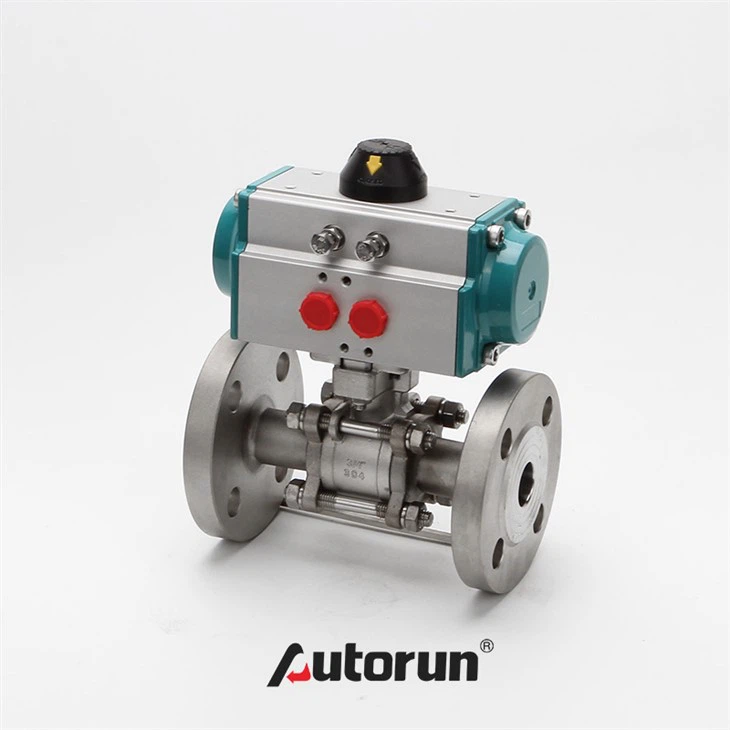

Pneumatic 3 Piece Flange Ball Valve

Угольные щетки

В них используется трение скольжения для передачи электрического тока от статора к ротору двигателя.

Electric Three-Way Ball Valve

Вал двигателя

Эта часть служит для соединения мотор-редуктора с нижней частью статора двигателя постоянного тока.



Каковы преимущества электрического привода?





Pneumatic Flanged Soft Seal Butterfly Valve

01.Простой дизайн

Одним из наиболее важных преимуществ электрического линейного привода является его простая конструкция. Система состоит из двигателя постоянного или переменного тока, ряда шестерен и ходового винта с приводной гайкой, которая толкает стержень внутрь и наружу. Между тем гидравлические и пневматические системы имеют более сложную конструкцию. Они всегда поставляются с большим количеством деталей, включая насосы и шланги.

02.Более быстрое время сборки

Собрать все вместе будет проще, поскольку вам не придется иметь дело с насосами и шлангами. Для установки требуется только простая проводка. Упрощенный процесс сборки означает более быструю интеграцию во всю экосистему объекта. Это также снижает трудозатраты за счет экономии времени.

03. Меньшая занимаемая площадь

Электрический линейный привод представляет собой автономный блок, устанавливаемый там, где требуется движение, который затем подключается к системному контроллеру небольшим кабелем. В отличие от своих аналогов, для эффективной работы ему не требуется много места. Это дает людям больше гибкости при установке привода на участке. С другой стороны, для системы гидравлического привода с такими же возможностями обычно требуется больше деталей, поскольку она состоит из большего количества деталей. Первичный привод необходимо подключить через шланги к резервуару, оснащенному двигателем. Выделение места для этих объектов потребует тщательного планирования, особенно для тех, у кого помещения меньшего размера.

04. Простая интеграция

Электрический линейный привод не только позволяет легко установить его на объекте, но и без проблем интегрируется с другими системами и оборудованием. Программировать команды для контроллеров, управляющих машинами объекта, проще, чем делать это с помощью гидравлической или пневматической системы.

05.Точность и контроль

Электрический линейный привод обеспечивает более высокий уровень контроля на протяжении всего процесса. Всего несколькими нажатиями клавиш на контроллере оператор полностью контролирует положение поршня и приложенную силу.

06.Безопасность

Если хорошо обученный оператор полностью контролирует ситуацию, вероятность несчастного случая невелика, но всегда лучше принять меры предосторожности. Вот где электрические линейные актуаторы блистают. Большинство этих приводов оснащены концевыми выключателями. Они предназначены для подачи сигнала на привод, чтобы остановить движение, когда он достигает полного выдвижения и втягивания. Концевые выключатели помогают предотвратить остановку машины после достижения предела. Если он заглохнет, двигатели будут продолжать работать, пока не выйдут из строя и не сгорят.



Electric Actuator Ball Valve

Каковы преимущества электрического привода?

Экологичность

Электрические линейные приводы используют только электричество в качестве источника энергии и ничего больше. Он чист и не образует побочных продуктов во время использования, поэтому здравоохранение и медицинская промышленность предпочитают этот вариант, поскольку он не может ничего загрязнять. В гидравлических системах по шлангам течет жидкость под высоким давлением, которую необходимо обслуживать должным образом. Если одна часть повреждена, утечка может привести к загрязнению продукции или самого предприятия. Между тем, пневматические приводы содержат сжатый воздух, который может выбрасывать загрязняющие вещества в окружающую среду.

Тихий мотор

Шумовое загрязнение также является фактором, который следует учитывать при выборе приводов. Гидравлические системы могут обеспечить большую мощность, но они также громче из-за двигателей высокой мощности. Это основная причина, по которой многие называют их устройствами «взрыв-взрыв» из-за шума, который они издают при использовании.

Низкие расходы

Этот тип привода продвинулся до такой степени, что он практически не требует технического обслуживания. Поскольку в нем меньше компонентов, у него меньше точек отказа. А его детали легче устранять, ремонтировать или заменять, поскольку большинство из них представляют собой просто провода и системы передач.

Экономическая эффективность

Поскольку этот тип привода не состоит из большого количества компонентов, владельцам не нужно запасаться большим количеством запасных частей. Это также позволяет сократить затраты на рабочую силу, поскольку его проще устанавливать, эксплуатировать и обслуживать. Наконец, вам не придется тратить много энергии, поскольку он потребляет меньше энергии, чем другие. С развитием технологий электрические линейные приводы теперь могут выпускаться разных размеров. Но все они по сути представляют собой одно и то же устройство с двигателем, шестернями и ходовым винтом. Единственное, что меняется, это размер внутреннего мотора.



Для чего может работать электрический привод?


Индустриальная автоматизация

Электрические приводы используются в различных промышленных машинах и процессах, таких как конвейерные системы, упаковочные машины и сборочные линии, для управления движением компонентов и продуктов.



Аэрокосмическая и оборонная промышленность

Электрические приводы используются в системах самолетов и космических аппаратов, таких как шасси, закрылки и поверхности управления, для обеспечения точного и надежного управления движением.



Автомобильная промышленность

Электроприводы используются в различных автомобильных системах, таких как электрические стеклоподъемники, дверные замки и сиденья, чтобы обеспечить комфортное и удобное управление движением.



Робототехника

Электрические приводы используются в различных робототехнических системах, таких как роботизированные манипуляторы и захваты, для обеспечения точного и гибкого управления движением.



Медицинское оборудование

Электрические приводы, такие как хирургические роботы и протезы конечностей, используются в различных медицинских устройствах для обеспечения точного и надежного управления движением.



Потребительские товары

Электрические приводы используются в различных потребительских товарах, таких как бытовая техника, игрушки и электроника, для обеспечения удобного и удобного управления движением.



Наш сертификат





201904150943378510703
201903131647139906681

CE EX для привода клапана

201903131647398225081

ODL OHQ CE

201903131650059492132

SIL-3 для привода клапана 01




Наша фабрика
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Полное руководство по электроприводу

Вопрос: Нужно ли вам подавать постоянную мощность на электрический привод?

О: Питание всегда будет подаваться либо на контакты 1 и 2, либо на контакты 1 и 3. Концевые выключатели отключают питание двигателя, когда привод достигает необходимого положения, будь то закрытое или открытое.

Вопрос: Действительно ли вам нужен пусковой конденсатор и тормоз на электроприводе?

Ответ: Для электропривода переменного тока вам всегда понадобится пусковой конденсатор двигателя, чтобы обеспечить мотору достаточную мощность для запуска. В закрытом положении включенный тормоз удерживает двигатель на месте. Без установленного тормоза, особенно на дроссельных заслонках и демпфере, существует риск того, что сила среды внутри труб толкнет клапан, слегка приоткрыв его. Привод обнаруживает открытый клапан и обеспечивает его возврат в полностью закрытое положение. Это действие повторяется снова и снова, поскольку среда постоянно толкает клапан в открытое положение. В конечном итоге эти колебания приведут к повреждению двигателя и привода.

Вопрос: Что является примером электрического привода?

Ответ: Типичные примеры приводов включают электродвигатели, шаговые двигатели, винтовые домкраты, электрические мышечные стимуляторы в роботах и ​​т. д.

Вопрос: Какова функция привода?

Ответ: Исполнительный механизм — это устройство, которое создает движение путем преобразования энергии и сигналов, поступающих в систему. Движение, которое он производит, может быть как вращательным, так и линейным. Электрические линейные приводы, как следует из названия, создают линейное движение.

Вопрос: Насколько сильны электрические приводы?

Ответ: Большинство линейных приводов, предназначенных для тяжелых условий эксплуатации, создают динамические силы, исчисляемые тысячами фунт-сил. Хотя большинство распространенных моделей обеспечивают усилие от 1,000 до 15,000 фунтов силы, можно найти чрезвычайно мощные электрические линейные приводы для тяжелых условий эксплуатации, обеспечивающие усилие до 100,000 фунтов силы. динамическая сила.

Вопрос: Каковы три основных типа приводов?

Ответ: Гидравлические, пневматические и электрические приводы — не единственные доступные типы приводов. Некоторые другие типы приводов включают тепловые и магнитные, механические и суперспиральные.

Вопрос: Надежны ли электрические приводы?

Ответ: Электрические приводы могут быть более безопасными и предсказуемыми при аварийной остановке, поскольку они не зависят от захваченного воздуха, удерживающего цилиндр на месте. Нагрузка может удерживаться более надежно еще и потому, что между цилиндром и клапаном нет утечки воздуха.

Вопрос: На каких электроприводах чаще всего встречаются?

Ответ: Электрические приводы используются при погрузочно-разгрузочных работах для таких операций, как сервопрессы и зажимы, и чаще всего используются в упаковочном секторе. Электрические приводы используются в электронике и электронной сборке, робототехнике, станках и во многих отраслях промышленности.

Вопрос: В чем разница между электрическими приводами и гидравлическими приводами?

О. Системы электрических приводов обычно работают с эффективностью 75-80 % от выполняемой ими работы; Системы гидравлического привода обычно работают в диапазоне эффективности 40-55%. Дополнительным фактором в уравнении затрат на электроэнергию является то, что электрические приводы требуют подачи тока на двигатель только тогда, когда это необходимо.

Вопрос: В чем разница между электродвигателем и приводом?

Ответ: Думайте об приводах как об устройствах, которые помогают создавать линейное движение, а о двигателях — как об устройствах, которые помогают создавать вращательное движение. Следовательно, некоторые рассматривают приводы как тип двигателя. Но двигатель не является типом привода. Оба имеют решающее значение для питания промышленных приложений и используются в правильных условиях.

Вопрос: Где используются электрические приводы?

Ответ: Они используются при транспортировке материалов для таких операций, как сервопрессы и зажимы, а также широко используются в упаковочном секторе. Их преимущества в точности, гибкости и низких эксплуатационных расходах позволяют использовать их в робототехнике, электронике и электронной сборке, станках и во многих других отраслях промышленности.

Вопрос: Какое напряжение имеют электрические приводы?

A: Основное напряжение электроприводов составляет 220 В и 380 В. Напряжение 200 В обычно имеет низкую мощность, а напряжение 380 В обычно имеет большую мощность. Скорость двигателя 380 В относительно низкая, но крутящий момент двигателя 380 В большой, а выходная сила больше.

Вопрос: Почему электрический привод является лучшей системой управления?

Ответ: Электрические приводы клапанов, особенно с бесщеточными серводвигателями, могут обрабатывать сложные профили движения, обеспечивать высокую силу и высокую скорость, а также обеспечивать высокую точность и повторяемость. Эти преимущества делают электрические приводы особенно подходящими для задач управления технологическими процессами.

Вопрос: Какой привод лучше: электрический гидравлический или пневматический?

Ответ: Гидравлические характеристики также превосходят приводы с электрическим приводом. Пневматические приводы. Сжатый воздух не будет производить ту мощность, которую генерируют гидравлические приводы, но он будет сильнее, чем приводы с электрическим питанием. Пневматические системы, как правило, работают быстрее, чем гидравлические и электрические приводы.

Вопрос: В чем разница между пневматическим приводом и электрическим приводом?

Ответ: Электрический привод — это тот, который использует электрическую энергию для производства механической энергии. Пневматический привод представляет собой привод с пневматическим приводом, который преобразует давление воздуха в механическую силу для управления клапаном. Читайте дальше, чтобы узнать основные различия между электрическим и пневматическим приводом.

Вопрос: Как подключен двухпозиционный электрический привод переменного тока?

A: Клеммная колодка соединяет провода с несколькими контактами. Контакт 1 почти всегда является нейтральной линией. Контакты 2 и 3 — это горячая линия для закрытых и открытых позиций. Реле, например управляющий переключатель, разделяет горячую линию.

Мы известны как один из самых профессиональных производителей и поставщиков электроприводов в Китае, предлагающий высококачественную продукцию по конкурентоспособным ценам. Пожалуйста, не стесняйтесь покупать прочный электрический привод на нашем заводе. Для прайс-листа и коммерческого предложения свяжитесь с нами.
